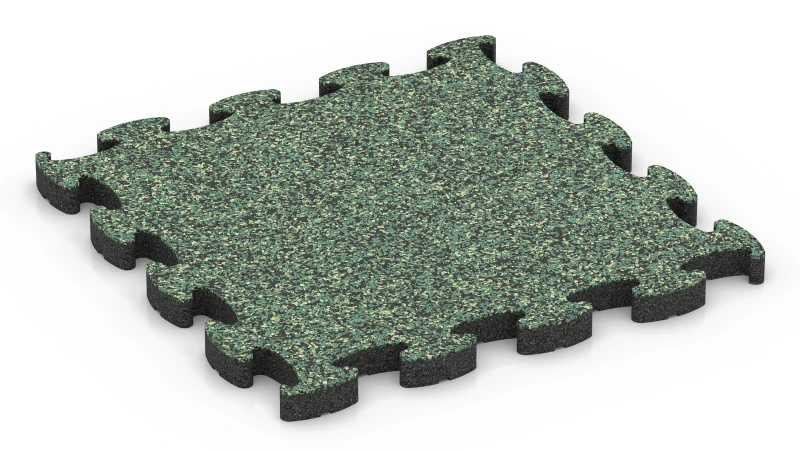

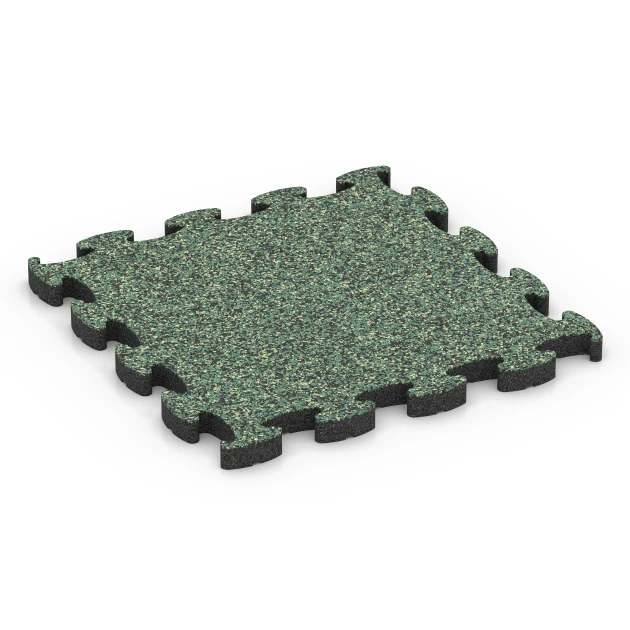

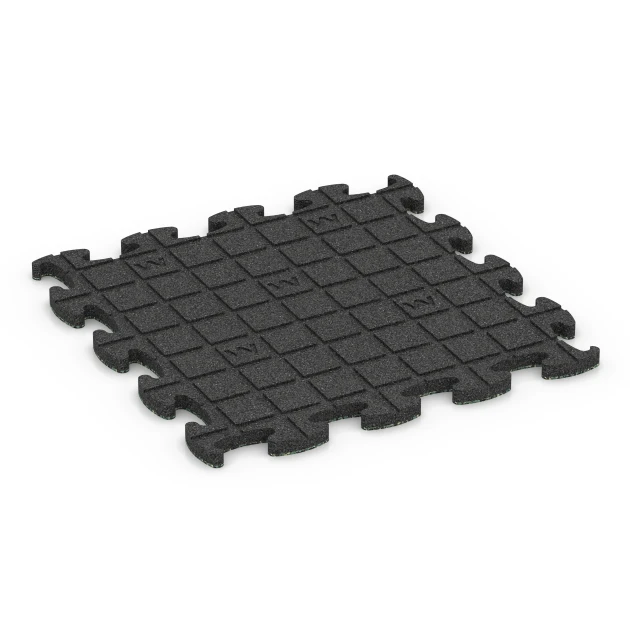

Dopadová puzzle podložka XT "Anglický trávník"
- /
-
Připraveno k odeslání
přibližně za 3-4 týdny – výroba teprve začne - 2 492,46 Kč / 5,03 Kus / m²
- (4,34 kg / Kus)
EAN: 4251469369337 | Číslo položky: 6933
Dopadová puzzle podložka typu XT je dopadový povrch pro herní plochy a venkovní prostranství, kde jsou barevnost a tvarové řešení součástí návrhu. Tvoří ji rozměrově přesné desky o tloušťce 2,8 cm s nášlapnou vrstvou z probarveného pryžového granulátu EPDM. Mezi deskami zůstává jen minimální spára, takže plocha působí jako litý povrch. Spolu s funkčními deskami typu XX vzniká vícevrstvá skladba, jejíž výška se řídí výškou volného pádu herních prvků.
Jaké tvary a barevné zóny lze vytvořit?
Desky se ve výrobě řežou na přesný rozměr. Lze proto vytvářet nejen rovné okraje, ale také oblouky, kruhy a plynulé křivky. V ploše tak mohou vzniknout barevné zóny. Může jít o cestu, kruh kolem herního prvku nebo plochu v jiné barvě. Samozřejmě lze pokládat i klasické obdélníkové plochy. Plochy s rovnými hranami se navrhují v plánovači pokládky na webu WARCO. Soubor DXF se pak zašle společnosti WARCO. Pro křivky a změny barev potřebuje WARCO výkres plochy. Za příplatek dodá desky nařezané a připravené k pokládce.
Jaká je skladba dopadového povrchu?
Potřebná výška skladby na herní ploše se řídí výškou volného pádu herních prvků. Dopadová puzzle podložka tvoří horní vrstvu. Pod ní leží jedna nebo více vrstev funkčních desek typu XX. Volbou počtu vrstev lze skladbu navrhnout pro všechny výšky volného pádu obvyklé na herních plochách.
Čím se vyznačují desky?

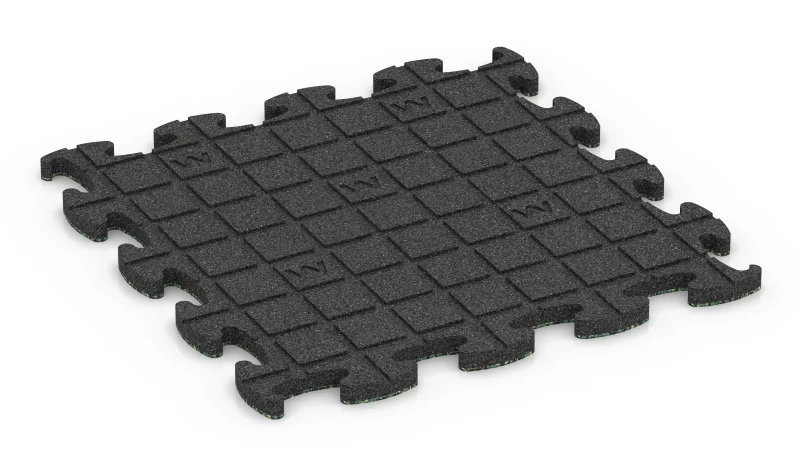

Každá deska má dvě vrstvy s rozdílnou funkcí. Nášlapná vrstva je z nově vyrobeného, zcela probarveného pryžového granulátu EPDM. Barva tak zůstává zachována, i když se povrch časem opotřebovává. Povrch má dobrou přilnavost a zůstává protiskluzový i po dešťové přeháňce. Spodní vrstva je z granulátu ELT, tedy z pryžového granulátu z pneumatik s ukončenou životností. Vyrábí se s nízkou hustotou, a proto tlumí nárazy. Dopadová puzzle podložka váží přibližně 22 kg na metr čtvereční. Čerstvě vybalené desky jsou někdy cítit po pryži. Venku však tento pach brzy vyprchá.
Proč zvolit desky místo litého povrchu?
Dopadová puzzle podložka spojuje možnosti návrhu bezespárného litého dopadového povrchu zhotoveného na místě s ekonomickými výhodami povrchu z desek. Vícevrstvá skladba je trvanlivější a levnější než jedna silná deska. Vícevrstvá skladba také stárne příznivěji. Optimalizovaný puzzle spoj drží desky dlouhodobě těsně u sebe. Spára tak zůstává minimální a plocha působí i po letech jako jednolitý celek. Když se silně zatěžované místo opotřebuje, například pod houpačkou, vymění se jen desky horní vrstvy. Funkční desky pod nimi zůstávají na místě. Jde o nejhospodárnější způsob, jak dopadovou plochu udržovat po mnoho let.
Jak se povrch pokládá a udržuje?
Desky se pokládají volně, bez lepení a šroubování. Podklad musí být trvale únosný, stabilní a převážně rovný. Na betonu, asfaltu nebo dlažbě nepotřebují další podkladní konstrukci. Na rostlé zemině je nutná podkladní vrstva, například ze štěrkových roštů vyplněných drtí. Kdo si desky na okrajích řeže sám, použije přímočarou nebo kotoučovou pilu. Déšť deskami protéká a na nepropustném podkladu odtéká po spodní straně ve směru sklonu. Nezůstávají tak stát kaluže. Mráz desky nepoškozuje. Listí a písek se odstraní koštětem nebo zahradní hadicí.
Sleva
Hlavní přednosti produktu
Characteristics
Detaily produktu – materiál a struktura
Comparative values

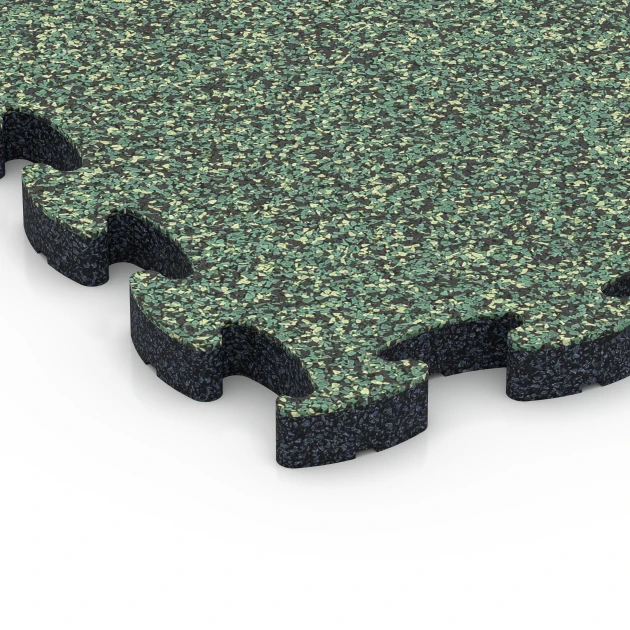

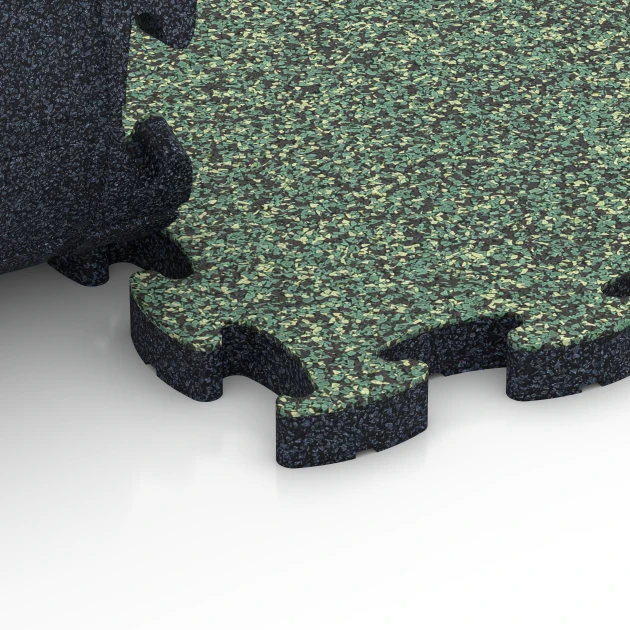

Kalibrovaný puzzle zámek bez zkosení se vyrábí tak, že se každá deska po několikadenním vyzrání většího polotovaru přesně řeže na rozměr. Bez zkosení znamená, že hrany desky nejsou sražené, ale svislé.

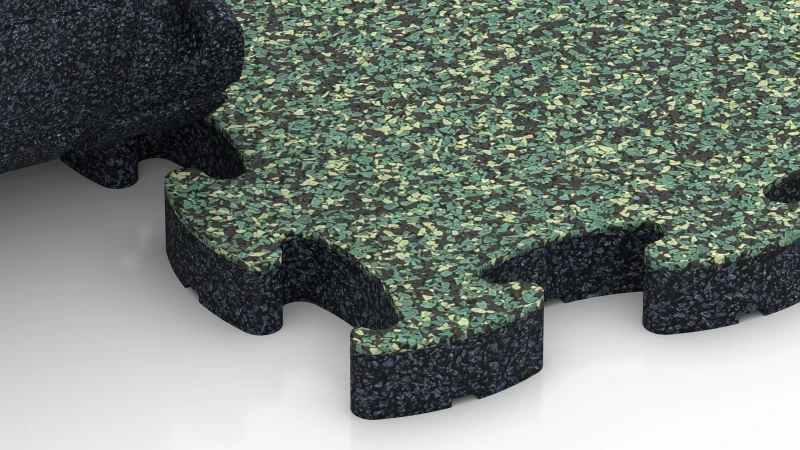

Svislé hrany doplňuje minimální výšková tolerance hotové desky. Při běžném lisování získává gumová deska zkosenou hranu, takže se každá spára v ploše rýsuje jako tmavá linie.
V ploše k sobě desky díky svislým hranám a minimální výškové toleranci přesně přiléhají. Mezi nimi zůstává pouze vlasová spára, která je po pokládce patrná až při pozorném pohledu; položená plocha proto působí téměř beze spár.
Skládáním pryžových desek do několika vrstev lze nosnost, tlumení nárazů i výšku skladby přizpůsobit konkrétnímu použití. Nášlapná deska řady XT tvoří viditelný povrch a rozhoduje o jeho odolnosti proti opotřebení; pod ní leží jedna nebo více funkčních desek typu XX. Oba typy desek se vyrábějí z pryžového granulátu pojeného PU a dodávají se v různých tloušťkách a hustotách.
Nášlapné a funkční desky se volí a kombinují podle toho, jakou výšku skladby, nosnost a tlumení nárazů dané použití vyžaduje. Dvě skladby stejné výšky tak mohou tlumit nárazy různě silně. Na dětských hřištích proto může mít skladba navržená s důrazem na tlumení nárazů vyšší kritickou výšku pádu.
Při tréninku se závažím může taková skladba pohltit část energie nárazu. V interiéru zlepšuje kročejovou neprůzvučnost a omezuje šíření hluku konstrukcí. Pod stroji a zařízeními i v prostorech citlivých na vibrace pomáhá vibrace utlumit.
Třída tlumení udává, jak silně gumová deska tlumí a jakou má nosnost: desky třídy 1 mají nejvyšší nosnost, desky třídy 3 nejvíce tlumí a desky třídy 2 mají v obou vlastnostech střední hodnoty. Čím vyšší je tlumení, tím více se gumová deska při zatížení stlačuje.
Desky třídy 1 se při zatížení stlačují nejméně, mají nejvyšší nosnost a nejnižší tlumení. Unesou vysoké bodové zatížení, tlumí vibrace a jsou určeny výhradně do interiéru. Desky třídy 2 mají střední nosnost i tlumení a při došlapu vyváženě pruží; používají se v interiéru i v exteriéru, obvykle pod terasovými a balkonovými krytinami, pod chodníkovými deskami nebo ve vstupních prostorech.
Do interiéru i exteriéru jsou určeny také desky třídy 3. Mají nejnižší nosnost a nejvyšší tlumení, při zatížení se stlačují nejvíce a pohltí nejvíce energie nárazu. Hodí se tam, kde má podlahová krytina pružit a tlumit zvuk.
Desky všech tří tříd se dodávají ve formátech 52 × 52 cm a 104 × 104 cm a v tloušťkách 1,8 cm a 2,8 cm.
Z různých gumových desek lze sestavit vícevrstvou skladbu, v níž má každá vrstva jinou funkci. Základ tvoří podkladní desky typu XX. Vyrábějí se ve třech třídách tlumení a pod nášlapnou desku je lze klást v libovolném počtu a pořadí. Jednotlivé podkladní vrstvy se přitom mohou lišit třídou tlumení, hustotou i tloušťkou. Vrchní vrstvu tvoří nášlapná deska typu XT nebo jiná nášlapná deska, která se od podkladních desek pod ní může lišit hustotou i pružností.
Pořadí vrstev závisí na účelu plochy a požadovaném účinku. Volbou a uspořádáním vrstev lze nastavit tlumení nárazů, únosnost i schopnost roznášet bodové zatížení. Při stejné celkové výšce se tak skladby mohou lišit únosností, pružností i tlumením.
Pryžové desky se v jednotlivých vrstvách kladou tak, aby spáry byly vzájemně přesazené a žádná spára neležela přímo nad jinou. U vícevrstvé skladby se desky každé vrstvy pokládají s posunem vůči vrstvě pod ní tak, aby desky horní vrstvy překrývaly spáry vrstvy spodní.
Přesazení zabraňuje průběžným spárám a přispívá k rovnoměrnému povrchu. Ve venkovním prostředí tím zároveň nevzniká průchozí spára, kterou by z podkladu mohla prorůstat vegetace.
Ve vícevrstvé skladbě se pryžové desky kladou volně na sebe, bez lepení či jiného pevného spojení. Pryžový granulát pojený polyuretanem totiž mění rozměry vlivem teploty i vlhkosti: v teple se roztahuje a v chladu smršťuje. Při volném uložení může každá vrstva měnit rozměry nezávisle na ostatních.
Vrstvy přesto zůstávají ve své poloze. Pomáhají ji udržet zámkové spoje pryžových desek v horní vrstvě a vlastní hmotnost celé skladby.
Pokud je později třeba do skladby zasáhnout, lze ji rozebrat po jednotlivých vrstvách. Každou vrstvu je pak možné zkontrolovat a v případě potřeby vyměnit.
Kritická výška pádu se podle ČSN EN 1177 stanovuje laboratorní zkouškou; norma zároveň upravuje zkoušku pádem na místě, která ověřuje, zda již instalovaný tlumicí povrch vyhovuje volné výšce pádu daného herního zařízení. V laboratoři se zkušební tělesa o celkové ploše nejméně jednoho čtverečního metru ukládají na rovný a tuhý betonový podklad. Sypké materiály, například písek pro dopadové plochy, štěrk pro dopadové plochy nebo dřevní štěpka, se nanášejí v určené tloušťce vrstvy. Desky tlumicího povrchu se pokládají tak, aby zkouška zahrnovala také spáry mezi deskami. Na povrch dopadá z různých výšek polokulová zkušební hlava o hmotnosti 4,6 kg, s průměrem kolem 16 cm a vestavěným snímačem zrychlení. U desek se provádí nejméně devět pádových zkoušek z nejméně čtyř výšek na oddělená místa vzdálená 25 cm; u sypkých materiálů následují pro každou výšku tři dopady na stejné místo.
Zkouška probíhá při 23 °C, přičemž je přípustná odchylka až pět stupňů. Hodnotí se kritérium poranění hlavy HIC a maximální zrychlení gmax. Kritická výška pádu je výška, při níž je dosaženo jedné z mezních hodnot HIC 1000 nebo gmax 200 g; rozhodující je nižší hodnota určená interpolací naměřené řady. Zkušební protokol uvádí kritickou výšku pádu v metrech se dvěma desetinnými místy a také nejistotu měření zkušební laboratoře.
Výsledek platí pouze pro zkoušenou skladbu, tedy pro typ desky, její tloušťku a spojení, u vícevrstvých systémů pro celou skladbu vrstev. Podkladem zkoušky je tuhá laboratorní podkladní vrstva, nikoli skladba na stavbě. Při zkoušce na místě musí zkušební výška pádu dosahovat alespoň volné výšky pádu herního zařízení podle ČSN EN 1176.
Na místě se zkouší nejméně příznivá místa, například plochy s opotřebeným povrchem nebo s nejmenší tloušťkou vrstvy, a také další reprezentativní místa. Počet zkušebních míst se řídí velikostí dopadové plochy; norma pro něj stanoví minimální počet. Zkouška na místě platí pro prověřená místa a nestanovuje kritickou výšku pádu.
Potřebná tloušťka dopadových rohoží a dopadových desek se určuje podle jejich zkoušené kritické výšky pádu. Kritická výška pádu musí být nejméně rovna výšce volného pádu herního zařízení. Čím vyšší je možná výška pádu, tím větší musí být tloušťka dopadové rohože nebo dopadové desky.
Samotná tloušťka výšku pádu neurčuje. Tlumení nárazů ovlivňuje také skladba, hustota a elasticita výrobku.
Pouze pro orientaci platí: do výšky volného pádu 100 cm tloušťka 3 cm, do 150 cm 5 cm, do 200 cm 7 cm a do 300 cm 10 cm.
Rozhodující je vždy kritická výška pádu konkrétního výrobku uvedená ve zkušebním protokolu podle ČSN EN 1177.
Dopadové rohože a dopadové desky lze použít pro kritickou výšku pádu uvedenou ve zkušebním protokolu podle ČSN EN 1177. Kritická výška pádu je nejnižší výška, při níž je dosaženo hodnoty HIC 1000 nebo zrychlení gmax 200 g. Podle provedení činí přibližně 100 až 300 cm.
Orientačně lze jednotlivé hodnoty přiřadit takto: do 100 cm například nízké herní domky a balanční zařízení; do 150 cm nízké lezecké prvky; do 200 cm lezecké sítě, lezecké sestavy a kombinovaná zařízení; do 300 cm vysoké lezecké věže a velká herní zařízení.
Tyto příklady zařízení slouží pouze pro orientaci. Rozhodující je výška volného pádu konkrétního herního zařízení podle ČSN EN 1176; uvedená kritická výška pádu jí musí alespoň odpovídat.
Dopadová plocha s tlumicími účinky je nutná při volné výšce pádu nad 60 cm. Tento požadavek stanoví ČSN EN 1176 pro zařízení dětských hřišť, která spadají do jejího rozsahu platnosti. Pro prolézačky určené výhradně k domácímu použití se místo ní uplatňuje ČSN EN 71-8.
Vhodnou volbou jsou dopadové rohože z pryžového granulátu, jejichž kritická výška pádu stanovená podle ČSN EN 1177 dosahuje nejméně volné výšky pádu prolézačky. Použít lze také sypké výplně, například kůrový mulč, dřevní štěpku, písek nebo dopadový štěrk o zrnitosti 2 až 8 mm. Provádějí se podle požadavků ČSN EN 1176 a je nutné pravidelně doplňovat jejich potřebnou tloušťku vrstvy.
Dopadová plocha musí pokrývat celý prostor dopadu. Do volné výšky pádu 150 cm přesahuje nejméně 150 cm vodorovně za svislý průmět vyvýšených částí zařízení. Při větší volné výšce pádu činí minimální přesah dvě třetiny volné výšky pádu plus 50 cm.
Podklad pod dopadovou plochu je před pokládkou nutné vyrovnat a upravit jako nosný. Odstraní se z něj kameny, sklo, ostré hrany i jiné tvrdé předměty.
Stav celé dopadové plochy se pravidelně kontroluje se zaměřením na poškození a uvolněné spoje, u sypkých výplní také na tloušťku vrstvy. Jednotlivé dopadové desky lze v případě potřeby vyměnit.
Do interiéru se hodí dopadové desky z pryžového granulátu pojeného polyuretanem, tedy tytéž desky, které venku leží pod herními prvky. Potřebná tloušťka závisí na tom, z jaké výšky může dítě z herního prvku spadnout. Tato výška volného pádu podle ČSN EN 1176 nesmí být větší než kritická výška pádu, do které je deska zkoušena podle ČSN EN 1177.
Pod prolézačkou nebo prvky určenými k ručkování v herně pro pohybové aktivity je výška volného pádu kolem 2,80 m a hodí se pro ni dopadová deska tloušťky 11 cm, zkoušená do 300 cm. Pro nízké herní prvky v herně ve sklepě rodinného domu stačí tenčí desky od 3 cm.
Herní prvek na dětském hřišti s volnou výškou pádu nad 60 cm vyžaduje podle ČSN EN 1176 tlumicí povrch. U zařízení s nuceným pohybem, například houpaček a skluzavek, je tlumicí povrch nutný v celém dopadovém prostoru bez ohledu na výšku pádu. U herních prvků umístěných nízko nad terénem se tato povinnost posuzuje podle výšky pádu i podle druhu pohybu.
Volná výška pádu je vzdálenost mezi plochou, o kterou se tělo opírá nebo na níž se drží, a dopadovou plochou pod ní; smí činit nejvýše 3 m. U plošiny se měří od její podlahy, u houpačky od sedáku a u hrazdy od místa úchopu; při lezení leží výchozí bod 1 m pod nejvyšším místem úchopu. Kritická výška pádu tlumicího povrchu se zjišťuje sérií pádových zkoušek podle ČSN EN 1177 a musí dosahovat nejméně volné výšky pádu herního prvku.
Travnatý povrch nebo rostlá zemina vyhovují podle ČSN EN 1176 do volné výšky pádu 100 cm, pokud je plocha udržovaná, poddajná a bez kamenů, kořenů, základů a jiných tvrdých předmětů. Zhutněná, vyschlá nebo promrzlá plocha tyto podmínky nesplňuje. Na zařízení určená výhradně pro domácí použití se namísto ČSN EN 1176 vztahuje ČSN EN 71-8; tlumicí povrch je však vyžadován i na soukromé zahradě.
