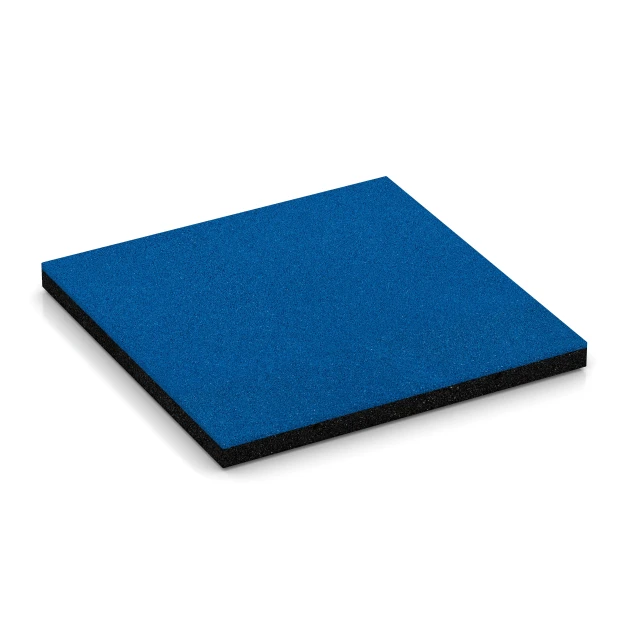

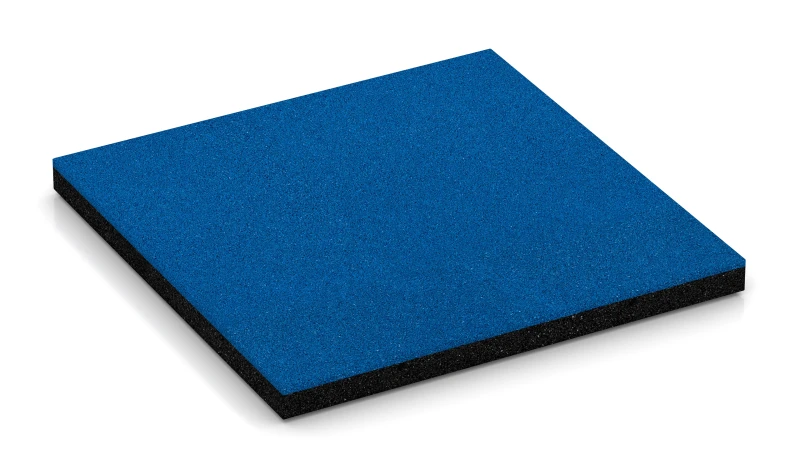

Dopadová dlaždice – 140 cm FF "Nebesky modrá"

349,00 Kč / Kus
  • plus náklady na dopravu

    /
  • Připraveno k odeslání

    ze skladu za 1-3 dny
  • 1 396,00 Kč / 4 Kus / m²
  • (6,60 kg /  Kus)

EAN: 4251469362567 | Číslo položky: 6256

Dopadová dlaždice ve formátu 50 × 50 × 4 cm je zkoušena podle ČSN EN 1177 pro kritickou výšku pádu až 1,40 m. Tvoří ji dvě vrstvy pryžového granulátu pojeného polyuretanovým pojivem. Nášlapná vrstva na povrchu má jemnější zrno a je více zhutněná. Je odolná proti oděru a protiskluzová. Pod ní leží tělo dlaždice z hrubšího granulátu, které při pádu tlumí náraz. Součástí dodávky jsou plastové zásuvné spojky. Spojují navzájem vedle sebe položené řady dlaždic. Dopadové dlaždice lze pokládat na stmelenou i nestmelenou podkladní vrstvu.

Pro která herní zařízení je dlaždice vhodná?

Dopadová dlaždice je vhodná pod herní zařízení se střední výškou volného pádu. Patří mezi ně například houpačky pro malé děti, malé prolézačky, skluzavky a herní sestavy s nízkými podestami v mateřských školách i na dětských hřištích. Používá se také na vnitřních dětských hřištích a pod nízkými stanovišti kalistenického parku. Rozhodující je, aby kritická výška pádu dlaždice ověřená zkouškou, tedy 1,40 m, byla alespoň stejně vysoká jako výška volného pádu daného herního zařízení. Výška volného pádu bývá zpravidla uvedena v dokumentaci výrobce zařízení.

Jak se dopadové dlaždice pokládají?

Dopadové dlaždice se pokládají na vazbu podobně jako cihly ve zdi. Každá řada je vůči následující řadě posunuta o polovinu šířky dlaždice. Každá dlaždice má na dvou protilehlých hranách otvory pro zásuvné spojky. Zásuvné spojky propojují každou dlaždici se dvěma sousedními dlaždicemi v sousední řadě a brání bočnímu pohybu řad. Proti posunutí ve směru osy zásuvných spojek je nutný obrubník. Obrubník není potřeba, pokud plocha leží v jedné rovině s trávníkem nebo s okolní dlážděnou, betonovou či asfaltovou plochou. Zásuvné spojky lze také vlepit. Dopadové dlaždice se řežou kotoučovou pilou nebo přímočarou pilou.

Na jaký podklad se dlaždice pokládají?

Dopadové dlaždice lze položit na beton, asfalt nebo dlažbu i na správně provedenou nestmelenou podkladní vrstvu. Každá podkladní vrstva musí být trvale únosná a dostatečně rovná. Dobře se osvědčuje nosná vrstva z plastového voštinového roštu vyplněného drtí. Plastový voštinový rošt brání posouvání drti v ploše. Dopadové dlaždice dobře propouštějí vodu. Na nestmelené podkladní vrstvě voda vsakuje do podloží. Na stmelené podkladní vrstvě odtéká mělkými kanálky na spodní straně dlaždic po spádu.

Jakou péči plocha potřebuje?

Plocha z dopadových dlaždic vyžaduje na rozdíl od sypaného dopadového povrchu z písku, štěrku nebo dřevní štěpky téměř žádnou péči. Sypký materiál se při hře špiní, postupně se zhutňuje a roznáší mimo plochu. Proto je nutné jej pravidelně čistit, kypřit a doplňovat. Dopadové dlaždice jsou naproti tomu velmi nenáročné na údržbu. Listí a písek se zametou koštětem. Ulpělé nečistoty lze odstranit vysokotlakým čističem.

Cena a sleva
0 m²

Hlavní přednosti produktu

Characteristics

Kritická výška pádu 140 cm (ČSN EN 1177)

Povrch dětského hřiště tlumící náraz. Certifikovaný dopadový povrch pro soukromé i veřejné herní plochy.

UV-stabilizovaný

Granulát ELT je UV-stabilizovaný. Jednotlivé odstíny povlaku se venku mohou mírně změnit.

Dodržení limitů škodlivých látek

Splňuje limity škodlivých látek platné v EU. Počáteční pach pryže ustupuje.

Vnitřní a venkovní prostory

Odolné vůči mrazu, vhodné do vnitřních i venkovních prostor.

Efl

Normálně hořlavé.

Detaily produktu – materiál a struktura

Comparative values

Jak se stanovuje kritická výška pádu podle ČSN EN 1177?

Kritická výška pádu povrchu tlumícího nárazy na dětském hřišti se stanovuje sérií pádových zkoušek podle ČSN EN 1177. Zkušební hlavice se snímačem zrychlení se spouští z několika výšek na zkušební místa, která se na povrchu volí podle normy. Za kritickou výšku pádu se považuje nejnižší výška, při níž se dosáhne hodnoty HIC 1000 nebo maximálního zrychlení gmax 200 g; rozhodující je nejméně příznivý výsledek ze zkoušených míst.

Výsledek platí pro zkoušenou skladbu a podmínky zkoušky. Zkušební protokol uvádí tloušťku povrchu, jeho podklad a směrodatné zkušební podmínky. Zkouška na místě potvrzuje, jak zabudovaný povrch tlumí nárazy: na stanovených zkušebních místech se z předepsané výšky měřením ověřuje, zda jsou dodrženy mezní hodnoty HIC a gmax.

Jak se podle ČSN EN 1177 zkouší kritická výška pádu tlumicího povrchu?

Kritická výška pádu se podle ČSN EN 1177 stanovuje laboratorní zkouškou; norma zároveň upravuje zkoušku pádem na místě, která ověřuje, zda již instalovaný tlumicí povrch vyhovuje volné výšce pádu daného herního zařízení. V laboratoři se zkušební tělesa o celkové ploše nejméně jednoho čtverečního metru ukládají na rovný a tuhý betonový podklad. Sypké materiály, například písek pro dopadové plochy, štěrk pro dopadové plochy nebo dřevní štěpka, se nanášejí v určené tloušťce vrstvy. Desky tlumicího povrchu se pokládají tak, aby zkouška zahrnovala také spáry mezi deskami. Na povrch dopadá z různých výšek polokulová zkušební hlava o hmotnosti 4,6 kg, s průměrem kolem 16 cm a vestavěným snímačem zrychlení. U desek se provádí nejméně devět pádových zkoušek z nejméně čtyř výšek na oddělená místa vzdálená 25 cm; u sypkých materiálů následují pro každou výšku tři dopady na stejné místo.

Zkouška probíhá při 23 °C, přičemž je přípustná odchylka až pět stupňů. Hodnotí se kritérium poranění hlavy HIC a maximální zrychlení gmax. Kritická výška pádu je výška, při níž je dosaženo jedné z mezních hodnot HIC 1000 nebo gmax 200 g; rozhodující je nižší hodnota určená interpolací naměřené řady. Zkušební protokol uvádí kritickou výšku pádu v metrech se dvěma desetinnými místy a také nejistotu měření zkušební laboratoře.

Výsledek platí pouze pro zkoušenou skladbu, tedy pro typ desky, její tloušťku a spojení, u vícevrstvých systémů pro celou skladbu vrstev. Podkladem zkoušky je tuhá laboratorní podkladní vrstva, nikoli skladba na stavbě. Při zkoušce na místě musí zkušební výška pádu dosahovat alespoň volné výšky pádu herního zařízení podle ČSN EN 1176.

Na místě se zkouší nejméně příznivá místa, například plochy s opotřebeným povrchem nebo s nejmenší tloušťkou vrstvy, a také další reprezentativní místa. Počet zkušebních míst se řídí velikostí dopadové plochy; norma pro něj stanoví minimální počet. Zkouška na místě platí pro prověřená místa a nestanovuje kritickou výšku pádu.

Jak silné by měly být dopadové rohože a dopadové desky?

Potřebná tloušťka dopadových rohoží a dopadových desek se určuje podle jejich zkoušené kritické výšky pádu. Kritická výška pádu musí být nejméně rovna výšce volného pádu herního zařízení. Čím vyšší je možná výška pádu, tím větší musí být tloušťka dopadové rohože nebo dopadové desky.

Samotná tloušťka výšku pádu neurčuje. Tlumení nárazů ovlivňuje také skladba, hustota a elasticita výrobku.

Pouze pro orientaci platí: do výšky volného pádu 100 cm tloušťka 3 cm, do 150 cm 5 cm, do 200 cm 7 cm a do 300 cm 10 cm.

Rozhodující je vždy kritická výška pádu konkrétního výrobku uvedená ve zkušebním protokolu podle ČSN EN 1177.

Pro jakou kritickou výšku pádu lze použít dopadové rohože a dopadové desky?

Dopadové rohože a dopadové desky lze použít pro kritickou výšku pádu uvedenou ve zkušebním protokolu podle ČSN EN 1177. Kritická výška pádu je nejnižší výška, při níž je dosaženo hodnoty HIC 1000 nebo zrychlení gmax 200 g. Podle provedení činí přibližně 100 až 300 cm.

Orientačně lze jednotlivé hodnoty přiřadit takto: do 100 cm například nízké herní domky a balanční zařízení; do 150 cm nízké lezecké prvky; do 200 cm lezecké sítě, lezecké sestavy a kombinovaná zařízení; do 300 cm vysoké lezecké věže a velká herní zařízení.

Tyto příklady zařízení slouží pouze pro orientaci. Rozhodující je výška volného pádu konkrétního herního zařízení podle ČSN EN 1176; uvedená kritická výška pádu jí musí alespoň odpovídat.

Jak dlouho vydrží dopadové podložky a desky?

Dopadové podložky a desky z pryžového granulátu vydrží při běžném používání 10 až 15 let a často i déle. Jsou určeny k dlouhodobému použití v interiéru i exteriéru.

Skutečnou životnost ovlivňuje intenzita používání, místo instalace i povětrnostní podmínky. Na dětských hřištích se obrušování projevuje hlavně v intenzivně využívaných místech, například pod houpačkami nebo u dojezdů skluzavek; ke stárnutí pryžového granulátu přispívá UV záření i střídání mrazu a tání.

Dopadové podložky a desky je vhodné pravidelně kontrolovat z hlediska opotřebení a známek stárnutí. V případě potřeby lze jednotlivé dopadové desky vyměnit bez obnovy celé plochy, což usnadňuje údržbu a může prodloužit dobu používání celé plochy. Zároveň jsou nenáročné na údržbu.

Kdy herní prvek vyžaduje tlumicí povrch podle ČSN EN 1176?

Herní prvek na dětském hřišti s volnou výškou pádu nad 60 cm vyžaduje podle ČSN EN 1176 tlumicí povrch. U zařízení s nuceným pohybem, například houpaček a skluzavek, je tlumicí povrch nutný v celém dopadovém prostoru bez ohledu na výšku pádu. U herních prvků umístěných nízko nad terénem se tato povinnost posuzuje podle výšky pádu i podle druhu pohybu.

Volná výška pádu je vzdálenost mezi plochou, o kterou se tělo opírá nebo na níž se drží, a dopadovou plochou pod ní; smí činit nejvýše 3 m. U plošiny se měří od její podlahy, u houpačky od sedáku a u hrazdy od místa úchopu; při lezení leží výchozí bod 1 m pod nejvyšším místem úchopu. Kritická výška pádu tlumicího povrchu se zjišťuje sérií pádových zkoušek podle ČSN EN 1177 a musí dosahovat nejméně volné výšky pádu herního prvku.

Travnatý povrch nebo rostlá zemina vyhovují podle ČSN EN 1176 do volné výšky pádu 100 cm, pokud je plocha udržovaná, poddajná a bez kamenů, kořenů, základů a jiných tvrdých předmětů. Zhutněná, vyschlá nebo promrzlá plocha tyto podmínky nesplňuje. Na zařízení určená výhradně pro domácí použití se namísto ČSN EN 1176 vztahuje ČSN EN 71-8; tlumicí povrch je však vyžadován i na soukromé zahradě.

Kolik stojí dopadová plocha z desek WARCO za metr čtvereční?

Ceny dopadových ploch z desek WARCO začínají přibližně na 865 Kč za metr čtvereční. Tato cena platí pro desky o tloušťce 3 cm a rozměrech 50 × 50 cm; na jeden metr čtvereční jsou potřeba čtyři desky. Podle ČSN EN 1177 je kritická výška pádu těchto desek 110 cm. Uvedené ceny jsou včetně DPH.

Čím jsou desky silnější, tím vyšší je jejich kritická výška pádu a zpravidla i cena za metr čtvereční. Deska o tloušťce 11 cm s kritickou výškou pádu 300 cm stojí podle barvy přibližně 2 500 až 2 900 Kč za metr čtvereční. Potřebná tloušťka desky se odvíjí od výšky volného pádu z herního prvku podle ČSN EN 1176: kritická výška pádu desky musí dosahovat alespoň této hodnoty. Cena každého provedení je uvedena na příslušné produktové stránce v e-shopu.

K ceně desek je třeba připočítat náklady na podkladní vrstvu, například plastový voštinový rošt, a na pryžové obrubníky k olemování plochy. Obojí dodává WARCO. WARCO pokládku nezajišťuje; dopadové desky i dopadové rohože si zákazník pokládá sám nebo si na pokládku najme zahradnickou firmu ze svého okolí. U dopadových rohoží se k ceně desek připočítávají také náklady na pokládku zahradnickou firmou. Jejich výše závisí na náročnosti prací na místě.

Jak se tlumicí desky pokládají na písek, štěrk nebo drť?

Tlumicí desky pro dopadové plochy se nesmějí pokládat přímo na písek, štěrk ani drť, protože volně nasypaný materiál pod elastickými deskami není dostatečně polohově stabilní. Tento problém řeší plastové voštinové rošty, označované také jako rošt pro štěrk, rošt pro trávník, zemní rošt nebo štěrková rohož. Rošty rozdělují plochu do mnoha malých komor, které výplň bočně zadržují a chrání ji před posunem i vyplavováním. Vzniká tak trvale stabilní, rovná a vodopropustná podkladní vrstva pro desky pro dopadové plochy.

Bez komor zůstávají písek, štěrk a drť při zatížení pohyblivé. Výrazně profilovaná spodní strana desek pro dopadové plochy se časem vtlačuje do volné vrstvy a materiál se může přesouvat ze středu desky ke krajům. V loži pak vznikají prohlubně, které elastická deska kopíruje: její střed klesá a okraje se mohou zvedat. Tento typ poškození se označuje jako miskovitá deformace neboli miskování.

Pro přípravu podkladu je nutné zhotovit rovnou a dostatečně únosnou zemní pláň. Neúnosné nebo snadno deformovatelné vrstvy zeminy se odstraňují v rozsahu odpovídajícím místním půdním podmínkám a předpokládanému zatížení; platí to zejména pro volný písek pro dopadové plochy. U málo únosného, soudržného nebo promrzáním ohroženého podkladu se výkop po vrstvách vyplní vhodnou štěrkodrtí a pečlivě zhutní. Na pevném podloží při nízkém až středním zatížení lze podle situace upustit od samostatné podkladní vrstvy ze štěrkodrti.

Plastové voštinové rošty se podle podkladu pokládají přímo na připravenou zemní pláň nebo na tenkou, rovně staženou vrstvu drti. Tloušťka této vrstvy závisí na zvolené skladbě a místních podmínkách. Zemní trny na spodní straně roštů jsou dlouhé asi čtyři centimetry; zasahují do podkladu a podporují ukotvení roštů. Obecně stanovená minimální tloušťka vrstvy drti 6 cm není nutná.

Poté se komory až po horní hranu vyplní vhodnou drtí nebo štěrkem. Výhodné je drcené kamenivo s hranatými zrny, protože se dobře vzájemně zaklesňuje. Výplň se pečlivě zamete do komor, podle potřeby doplní a stáhne do roviny s horní hranou roštů. Desky pro dopadové plochy pak leží celou plochou na vyplněné voštinové struktuře, nikoli pouze na žebrech roštů. Tak vznikne polohově stabilní a vodopropustná podkladní vrstva z plastových voštinových roštů.

Desky pro dopadové plochy se rozloží a spojí podle příslušného návodu k pokládce. Potřeba okrajového ohraničení závisí na výrobkové řadě, spojovacím systému a situaci při pokládce. Některé výrobky WARCO jsou výslovně schváleny pro pokládku na tenkou vrstvu drti.

Proč tlumicí desky a gumové dlaždice na terasu lépe leží na štěrkových mřížkách než přímo na drceném kamenivu?

Tlumicí desky a gumové dlaždice na terasu leží na štěrkových mřížkách lépe a jejich poloha zůstává déle stabilní než při uložení přímo na volně sypané drti. Voštinové buňky drží kamenivo na místě a omezují pohyb jednotlivých zrn. Zrna se proto nemohou při zatížení posouvat do stran ani se při silném dešti vyplavovat. Plocha z desek tak zůstává po mnoho let stabilní a bezpečná.

Ve volně sypané drti mají všechna zrna přibližně stejnou velikost. Chybí jemné zrno, které by vyplnilo mezery, takže i po zhutnění zůstává drť pohyblivá. U pevné betonové desky tato pohyblivost nehraje roli. Elastická tlumicí deska nebo terasová dlaždice z pryžového granulátu však neroznáší zatížení do podkladu rovnoměrně. Drť může být postupně vytlačována k okrajům desek. Gumová dlaždice pak ztrácí oporu ve středu a propadá se. Vytlačená drť se hromadí pod okraji, které se zvedají. Tento projev poškození se označuje jako miskovité prohnutí.

Štěrkové mřížky se v obchodě označují také jako zatravňovací rošty, štěrkové voštiny nebo plastové voštinové rošty. Z volně sypané drti vytvářejí polohově stabilní nosnou vrstvu. Při plnění se kamenivo zarovná přesně do úrovně horní hrany buněk. Kamenivo uzavřené v buňkách zůstává na místě i při zatížení a dešti, takže plocha z desek leží stabilně a bezpečně. Vyplněné mřížky unesou až 400 t/m².

Celá plocha zůstává vodopropustná. U propustného podloží zpravidla není nutný sklon ani odvodnění. Je-li zemina únosná a zatížení malé, stačí odstranit ornici a mřížky položit na tenkou vyrovnávací vrstvu drti. Výkop je menší než u běžné skladby. Nosná vrstva ze štěrkodrti je nutná teprve při málo únosném podkladu, při požadavku na mrazuvzdornou skladbu nebo při vyšším zatížení plochy. Pro štěrkové mřížky hovoří malý rozsah prací.

Jak fungují spojovací kolíky u tlumicích desek a pryžových dlaždic?

Spojovací kolíky, označované také jako plastové kolíky, jsou válcové plastové čepy s profilovaným povrchem. Zasouvají se do otvorů připravených při výrobě na bocích dlaždic a propojují pryžové dlaždice v sousedních řadách. Ve směru kolmém k ose kolíku zabraňují vzájemnému posunu dlaždic, zatímco ve směru osy zůstávají dlaždice pohyblivé.

Dlaždice se pokládají řadu po řadě v poloviční vazbě. Spojovací kolíky se nejprve zasunou do otvorů na jedné straně nově přikládané dlaždice. Ta se potom kolíky napřed zatlačí do otvorů ve dvou přilehlých dlaždicích již položené řady. Kolíky mají sedět pevně, proto je běžné, že jejich zasunutí a přitlačení dlaždic k sobě vyžaduje znatelnou sílu. V případě potřeby lze kolíky vlepit, čímž se zabrání rozjíždění dlaždic ve směru osy kolíku.

Udrží plastové spojovací kolíky gumové desky?

Plastové spojovací kolíky gumové desky spojují a přesně je ustavují do rastru. Jde o plastové kolíky, které propojují desky a tvarové prvky z pryžového granulátu; tento způsob spojení je rozšířený. Kolíky fungují podobně jako dřevěné kolíky a v otvorech pro kolíky zasahují několik centimetrů hluboko do obou sousedních desek. Při pokládce na vazbu je každá deska spojena se dvěma deskami v předchozí řadě a se dvěma deskami v řadě následující.

Ve směru kolmém k ose kolíků spojovací kolíky brání bočnímu posunu desek, ve směru jejich osy však desky zůstávají pohyblivé a mohou se od sebe vzdalovat. Plocha z desek proto zpravidla potřebuje okrajové ohraničení, které tento pohyb omezuje; tuto funkci může plnit i travní drn navazující ve stejné výšce. Alternativou je vlepení spojovacích kolíků nebo přilepení desek k podkladu. Přirozenému smrštění desek kolíky nebrání, takže se spáry i přes spojení postupně otevírají a časem se rozšiřují.

Jak správně pokládat tlumicí desky a rohože pro povrch tlumící pád?

Správná pokládka tlumících desek a rohoží pro povrch tlumící pád spočívá v přizpůsobení podkladu, spojovacího systému, prostoru dopadu, výšky pádu a odvodu vody konkrétnímu použití. Platí to jak pro venkovní plochy na zahradě, tak pro veřejná dětská hřiště.

Pod herními prvky musí kritická výška pádu ověřená pro zvolený výrobek a skladbu dosahovat alespoň volné výšky pádu herního prvku. Potřebná velikost plochy pro tlumení pádu se řídí příslušným herním prvkem.

Na beton nebo asfalt lze rohože a desky pro povrch tlumící pád pokládat přímo. Dešťová voda prochází vodopropustným povrchem k nosné vrstvě a z ní odtéká po spádu k volnému okraji nebo do odvodnění.

Na trávník nebo zeminu přímá pokládka nedává smysl. Ani volně nasypaná vrstva písku, drceného kameniva nebo štěrku není vhodným podkladem, protože se časem posouvá.

Po odstranění drnu se na tenkou kladecí vrstvu z drceného kameniva položí plastové voštinové rošty. Rošty se vyplní drceným kamenivem až po horní okraj a na ně se položí rohože nebo desky pro povrch tlumící pád. Dešťová voda pak prochází celou skladbou a může se vsakovat do podloží.

Při vyšším zatížení nebo nepříznivých vlastnostech zeminy je pod kladecí vrstvou z drceného kameniva nutná také odborně navržená podkladní vrstva ze zhutněného mrazuvzdorného materiálu.

Další pokládka se řídí spojovacím systémem. U rohoží se zámkovým spojem se ozubení jedné rohože shora zatlačí do ozubení již položené sousední rohože. Takto vzniklé stabilní spojení zpravidla nevyžaduje lepení k podkladu ani okrajové vymezení.

Desky se spojovacími prvky se pokládají na vazbu. Vyžadují okrajové vymezení, které brání jejich posunu do stran. Na nosné vrstvě s pojivem může být podle situace namísto okrajového vymezení navrženo lepení.

Desky by při pokládce měly mít rovnoměrnou teplotu nejvýše přibližně 17 °C a neměly by být zahřáté přímým slunečním zářením. Při usazování desek usnadní práci gumová palice, při jejich řezání kotoučová pila.

Jestliže plocha pro tlumení pádu končí uvnitř zpevněné plochy, pevně upevněný nájezd brání vzniku výškového přechodu, o který lze při chůzi zakopnout.
